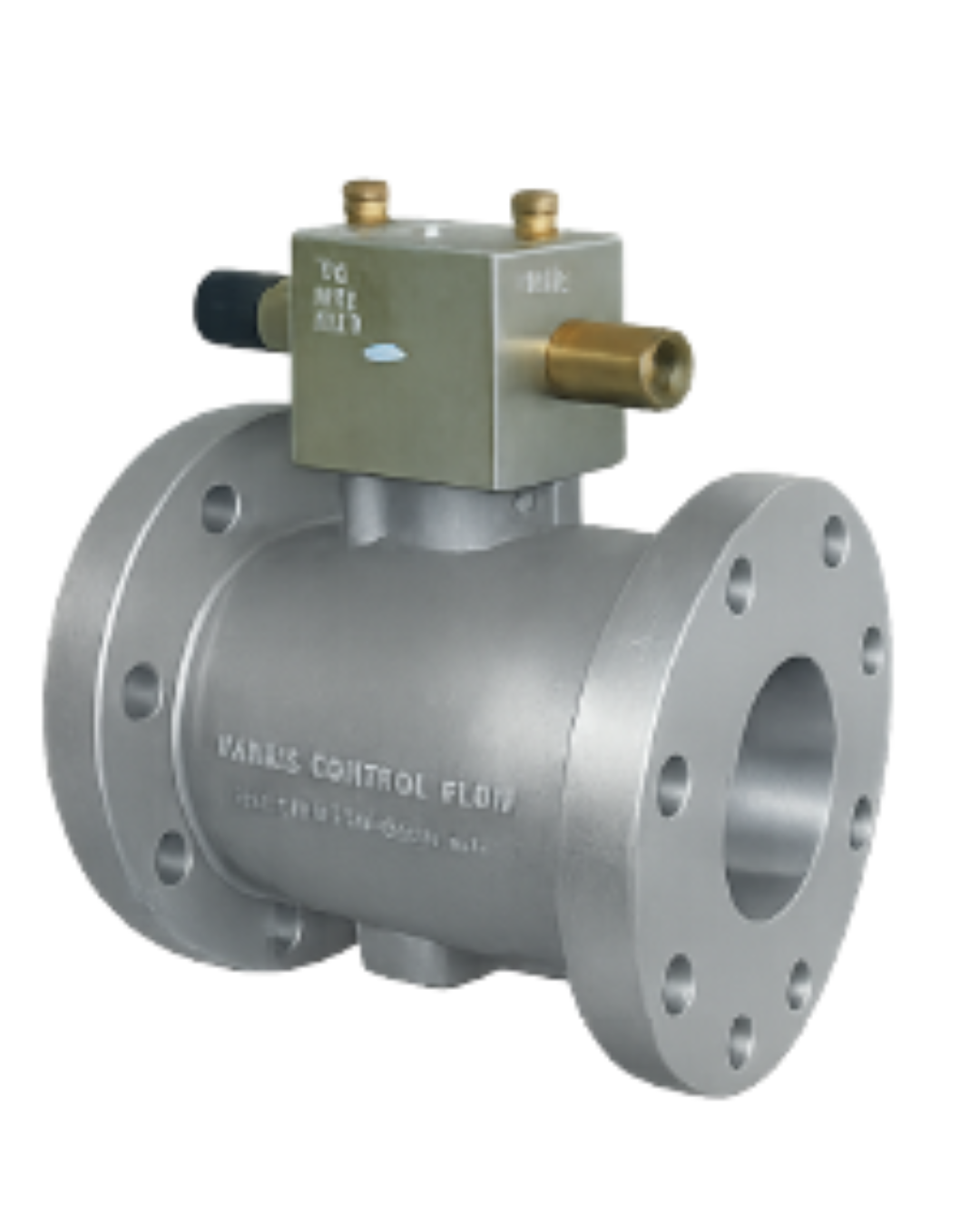

As Válvulas Controladoras de Pressão em Linha EATON CARTER Modelos 64500 e 64510 são válvulas desenvolvidas para controlar automaticamente a pressão de abastecimento em sistemas de transferência de combustíveis de aviação, garantindo maior estabilidade operacional, segurança e proteção dos equipamentos durante o abastecimento de aeronaves.
Projetadas para operar por meio de referência pneumática (Air Reference Pressure Control), as válvulas mantêm uma pressão constante em um ponto remoto do sistema, compensando automaticamente as variações de vazão e pressão da linha. Esse controle assegura um abastecimento mais preciso, reduz o risco de sobrepressão e contribui para a integridade de mangueiras, medidores, filtros, acoplamentos e demais componentes do circuito de abastecimento.
Os modelos 64500 (3") e 64510 (4") representam a evolução tecnológica dos tradicionais modelos 64080 e 64124, incorporando um módulo de controle integrado diretamente ao corpo da válvula. Essa configuração elimina tubulações externas de controle, reduz significativamente a quantidade de componentes sujeitos à manutenção e proporciona maior confiabilidade operacional. Além disso, os modelos compartilham diversos componentes internos, simplificando a gestão de peças de reposição e reduzindo os custos de manutenção. O módulo de controle possui sistema de sangria integrado, permitindo a remoção do ar da linha de forma rápida e prática, sem a necessidade de ferramentas especiais. Também incorpora uma porta de drenagem (vent) que impede a migração de combustível para o circuito pneumático, aumentando a segurança e a confiabilidade da operação.
Aplicações:
• Caminhões Servidores de Hidrantes (SRV);
• Sistemas de hidrantes aeroportuários;
• Skids de abastecimento;
• Bases de armazenamento e distribuição de combustíveis;
• Sistemas fixos e móveis de abastecimento de combustíveis de aviação;
• Instalações de abastecimento comercial e militar.
Características:
• Controle automático da pressão de abastecimento por referência pneumática;
• Projeto de acionamento direto (Direct Operating Design);
• Módulo de controle integrado ao corpo da válvula;
• Eliminação de tubulações externas de controle;
• Ajuste da pressão por meio da pressão de referência de ar;
• Sistema de sangria integrado para eliminação de ar da linha;
• Porta de drenagem para impedir a entrada de combustível no circuito pneumático;
• Elevada repetibilidade e estabilidade de controle;
• Grande intercambiabilidade de componentes entre os modelos de 3" e 4";
• Disponibilidade de adaptadores Victaulic para aplicações específicas.
Especificações Técnicas:
• Modelo 64500: Conexão nominal de 3" (DN80);
• Modelo 64510: Conexão nominal de 4" (DN100);
• Flanges padrão ANSI Classe 150;
• Pressão máxima de trabalho: 200 psi (13,8 bar);
• Faixa nominal de controle: 25 a 75 psi (1,7 a 5,2 bar);
• Vazão máxima:
o 64500: até 800 GPM (3.028 L/min);
o 64510: até 1.200 GPM (4.542 L/min);
• Repetibilidade: ±3 psi (±0,2 bar);
• Tempo de abertura: 5 a 10 segundos;
• Tempo de fechamento: 2 a 5 segundos;
• Temperatura de operação: -40 °C a +52 °C.
Benefícios:
• Mantém pressão constante durante todo o abastecimento;
• Compensa automaticamente as variações de vazão do sistema;
• Reduz golpes de pressão e oscilações hidráulicas;
• Protege mangueiras, filtros, medidores, acoplamentos e válvulas contra sobrepressões;
• Proporciona maior segurança durante o abastecimento de aeronaves;
• Diminui a necessidade de manutenção devido ao reduzido número de componentes;
• Compartilhamento de peças entre os modelos de 3" e 4", reduzindo o estoque de sobressalentes;
• Produto desenvolvido para operações contínuas em sistemas aeroportuários de alta confiabilidade.
